Drained vs Undrained terkait OCR

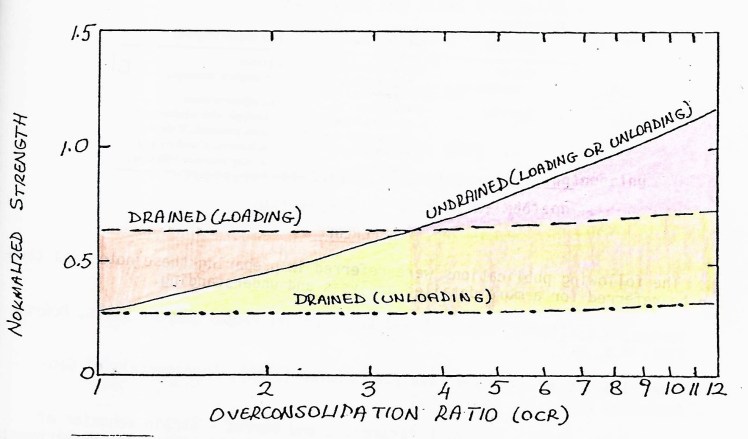

Pertanyaan kapan kita menggunakan parameter drained atau undrained pada perencanaan pondasi ? Sepertinya grafik dibawah dapat menjelaskan gamblang dan mudah diterima.

Sebelumnya, kita perlu mengerti beberapa terminologi dalam grafis tersebut yaitu :

a. Loading, untuk perencanaan pembebanan konstruksi bangunan, urugan dll

b. Unloading, untuk perencanaan galian dinding basement, eskavasi, lereng dll.

c. OCR (over consolidation ratio), parameter sejarah pembebanan pada strata tanah dilokasi proyek.

d. Drained Loading, kondisi terjadi penambahan tegangan tanah.

e. Drained Unloading, kondisi terjadi penurunan tegangan tanah.

f. Kondisi Undrained, tekanan air belum mengalami perubahan/belum terdisipasi.

g. Kondisi Drained, tekanan sudah terdisipasi dan kembali ketekanan statiknya.

Drained vs Undrained Asw

Dari grafik diatas dapat disimpulkan sebagai berikut :

A. Pada OCR 1-4 maka :

Kondisi Loading, Un-Drained lebih kritis dibandingkan Drained.

Kondisi Unloading, Kecuali di OCR=1, maka Drainded selalu lebih kritis dibandingkan Undrained.

B. Pada OCR > 4 maka :

Loading maupun Unloading, kondisi Drained selalu lebih kritis.

Sederhananya, saat kita merencanakan pondasi gedung, nilai Undrained menjadi konsideran. Dan saat merencanakan galian tanah basement-nya, maka nilai Drained menjadi konsideran.

Untuk perencanaan struktur dinding basement yang dibebani disisi belakangnya, dapat dianggap merupakan kondisi Loading sehingga parameter Undrained menjadi konsideran.

Terkait parameter Drained dan Undrained yang didapat dari uji Triaksial, pengujiannya ada 3 jenis, yaitu :

a. Undrained Test atau [UU], dalam test ini kita mendapatkan parameter Cu Undrained

b. Consolidated Undrained atau [CU], test dengan prekompresi untuk mengalirkan air diawal sebelum rate pembebanan, bertujuan mensimulasikan kondisi  pre-kompresi sebelum ke tahapan beban UnDrained. Sehingga peng-kondisian rada “efektif” terakomodir.  Dalam test ini kita mendapatkan parameter Cu Undrained

c. Drained test atau [CD], test dengan air dapat mengalir penuh selama pengujian, bertujuan mensimulasikan kondisi Drained.



Sekarang menjadi jelas, kapan kita menggunakan parameter drained dan undrained , hubungannya dengan OCR serta jenis uji-triaksial yang mana kita mendapatkannya.

Wass,



[Sumber Tabel : Workshop Sertifikasi G-1, Volume II]
